真空热处理炉技术参数

[ 发布日期:2019-05-14 09:10:19 点击:7068 来源:西格马(河南)高温真空设备有限公司 【打印此文】 【关闭窗口】]
  真空热处理炉是种结合了真空技术和热处理技术两个业的综合技术,可实现无氧化、无脱碳、无渗碳,可去掉工件表面的磷屑,并有脱脂除气等作用,分为真空回火炉、真空气淬炉、真空退火炉等几种工艺,接下来西格马真空炉厂家为您展示我厂生产的不同种类真空热处理炉技术参数。

  、真空回火炉

  炉体外壳由型钢及钢板焊接而成。炉衬是由高强度超轻质节能耐火砖、硅酸铝纤维、硅藻土保温砖及石棉板砌筑而成的复合结构。可应用于金属材料及合金材料、高速钢、冷热作模具钢、不锈钢、弹性合金、高温合金、软磁性材料、不锈钢材料、钛合金、硬质合金等的真空回火、时工艺,也适用于工具钢、模具钢等合金钢的回火工艺等。

真空回火炉 产品型号

产品型号 有工作尺寸(mm) 高温度 温度均匀性 加热功率 额定装炉量(kg)
SGM.VT12/13W 200*200*300 700℃ ±3℃ 15 KW 65
SGM.VT36/13W 300*300*450 700℃ ±3℃ 20KW 250
SGM.VT96/13W 400*400*600 700℃ ±3℃ 35KW 280
SGM.VT175/13W 500*500*700 700℃ ±3℃ 40 KW 360
SGM.VT324/13W 600*600*900 700℃ ±3℃ 50KW 600
SGM.VT640/13W 800*800*1200 700℃ ±5℃ 80 KW 1200
SGM.VT1500/13W 1000*1000*1500 1320℃ ±5℃ 100 KW 1400

真空回火炉 技术参数

高温度 700℃ 加热功率 20-100kw 控温精度 ±1℃
炉温均匀性 ±5℃ 压升率 ≤0.65Pa/h 冷却压力 2bar
工作真空度 ≤6.67×10-2Pa
抽空时间:由空炉至工作真空度30分钟
升温时间:空炉由室温升至700℃为30分钟
发热体类型:二氧化锆发热体或者钼带发热体

真空热处理炉


  二、真空退火炉

  真空退火炉主要由炉罩、炉罩驱动机构、节能型纤维耐火炉衬、高温高辐射电热元件、软密封锁紧机构、炉台、炉台导电电箱、智能PID温度程序控制系统等主要部分组成,分为卧式真空退火炉和立式真空退火炉两种结构形式。

      1、卧式真空退火炉

卧式真空回火炉 产品型号

产品型号 有工作尺寸(mm) 高温度 温度均匀性 加热功率 额定装炉量(kg)
SGM.VT12/13W 200*200*300 700℃ ±3℃ 15 KW 65
SGM.VT36/13W 300*300*450 700℃ ±3℃ 20KW 250
SGM.VT96/13W 400*400*600 700℃ ±3℃ 35KW 280
SGM.VT175/13W 500*500*700 700℃ ±3℃ 40 KW 360
SGM.VT324/13W 600*600*900 700℃ ±3℃ 50KW 600
SGM.VT640/13W 800*800*1200 700℃ ±5℃ 80 KW 1200
SGM.VT1500/13W 1000*1000*1500 1320℃ ±5℃ 100 KW 1400

卧式真空回火炉 技术参数

高温度 700℃ 加热功率 20-100kw 控温精度 ±1℃
炉温均匀性 ±5℃ 压升率 ≤0.65Pa/h 冷却压力 2bar
工作真空度 ≤6.67×10-2Pa
抽空时间:由空炉至工作真空度30分钟
升温时间:空炉由室温升至700℃为30分钟
发热体类型:二氧化锆发热体或者钼带发热体

     2、立式真空退火炉

立式真空退火炉产品型号

产品型号 有工作尺寸(mm) 高温度 温度均匀性 加热功率 额定装炉量(kg)
SGM.VA28/13L ¢300×400 1320℃ ±5℃ 30 KW 65
SGM.VA62/13L ¢400×500 1320℃ ±5℃ 45KW 250
SGM.VA117/13L ¢500×600 1320℃ ±5℃ 60 KW 280
SGM.VA226/13L ¢600×800 1320℃ ±5℃ 90 KW 360
SGM.VA346/13L ¢700×900 1320℃ ±5℃ 105 KW 600
SGM.VA602/13L ¢800×1200 1320℃ ±5℃ 130 KW 1200
SGM.VA1177/13L ¢1000×1500 1320℃ ±5℃ 160 KW 1400

立式真空退火炉主要参数

高温度 1320℃ 加热功率 20-300kw 炉膛尺寸 ¢500×600mm
控温精度 ±1℃ 工作真空度 ≤6.67×10-2Pa 单炉次装炉量 250Kg
压升率 ≤0.65Pa/h  冷却压力 2-10bar
发热元件:ZrB2复合陶瓷发热体、Mo发热体
升温时间:空炉由室温升至1000℃为30分钟
抽空时间:由空炉至工作真空度30分钟
发热体类型:二氧化锆发热体或者钼带发热体

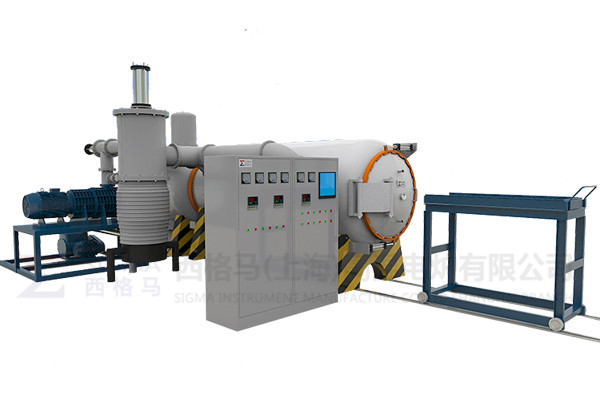

真空气淬炉


  三、真空气淬炉

  真空气淬炉主要用于各种不同的合金钢或钢结构、工模具钢、弹簧钢、不锈钢、轴承钢、精密合金钢等材料的光亮淬火及磁性材料的烧结,光亮退火及真空钎焊。

真空气淬炉产品型号

产品型号 有工作尺寸(mm) 高温度 温度均匀性 加热功率 额定装炉量(kg)
SGM.VQ12/13W 200*200*300 1320℃ ±5℃ 20 KW 65
SGM.VQ36/13W 300*300*450 1320℃ ±5℃ 30KW 250
SGM.VQ96/13W 400*400*600 1320℃ ±5℃ 55 KW 280
SGM.VQ175/13W 500*500*700 1320℃ ±5℃ 80 KW 360
SGM.VQ324/13W 600*600*900 1320℃ ±5℃ 105 KW 600
SGM.VQ640/13W 800*800*1200 1320℃ ±5℃ 130 KW 1200
SGM.VQ1500/13W 1000*1000*1500 1320℃ ±5℃ 180 KW 1400

真空气淬炉主要参数

高温度 1320℃ 加热功率 20-100kw 控温精度 ±1℃
压升率 ≤0.65Pa/h  冷却压力 2-10bar 炉温均匀性 ±5℃
工作真空度 ≤6.67×10-2Pa
抽空时间:由空炉至工作真空度30分钟
升温时间:空炉由室温升至1000℃为30分钟
发热体类型:二氧化锆发热体或者钼带发热体

  以上真空热处理炉参数由上海西格马真空炉厂家提供,我厂生产的真空炉可根据用户所需要的真空度进行订购, 高温度可达到2600℃,可以用于超高温材料的抗热震性能试验,发热体稳定可靠、使用寿命长、维护成本低,欢迎有需求的企业前来我厂咨询选购!
